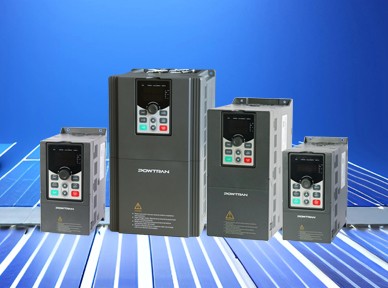

PI550-S/PI550A1-S系列
光伏水泵專用變頻器
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載
普傳科技PI550-S/PI550A1-S系列光伏水泵專用變頻器采用高精度快速MPPT算法，將光伏陣列輸出通過功率點追蹤，驅動水泵電機，以滿足各種揚水應用需求。光伏水泵專用變頻器除了支持光伏陣列直流輸入外，還支持交流輸入。當光伏陣列輸出無法驅動電機或者無輸出時，還接受電網交流輸入或者其它交流電機供電，以滿足各種應急需求。光伏水泵專用變頻器提供全方位保護，提高電機及水泵使用壽命。
|
項目 |
功能 |
規范 |
||
|
電源 |
額定交流電壓頻率和等級 |
單相220V±10%，50/60Hz±5% 三相220V±10%，50/60Hz±5% 三相380V±10%，50/60Hz±5% |
||
|
推薦光伏輸入直流電壓范圍 |
G1/G2：DC 200~440V; G3:DC 350~780V |
|||
|
控制性能 |
控制系統 |
基于DSP的高性能矢量控制變頻器 |
||
|
控制方法 |
V/F控制、無PG矢量控制 |
|||
|
自動轉矩提升功能 |
實現V/F控制方式下低頻率（1Hz）大輸出轉矩控制 |
|||
|
加減速控制 |
直線或S曲線加減速方式。四種加減速時間，加減速時間范圍0.0~6500.0s |
|||
|
V/F曲線方式 |
線性，平方根多次冪，用戶自定義V/F曲線 |
|||
|
過載能力 |
G型：額定電流150%-1分鐘，額定電流180%-2秒 |
|||
|
最高頻率 |
矢量控制：0-300Hz V/F控制：0~3200Hz |
|||
|
載波頻率 |
0.5~16kHz;可根據負載特性，自動調整載波頻率 |
|||
|
輸入頻率分辨率 |
數字設定：0.01Hz 模擬設定：最高頻率×0.1% |
|||
|
啟動轉矩 |
G型機：0.5Hz/150%(無PG矢量控制) |
|||
|
調速范圍 |
1：100（無PG矢量控制） |
|||
|
穩速精度 |
無PG矢量控制：≤±0.5%（額定同步轉速） |
|||
|
轉矩響應 |
≤40ms（無PG矢量控制） |
|||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0% |
|||
|
直流制動 |
直流制動頻率：0.00Hz~最大頻率，制動時間：0.0~100.0秒，制動動作電流值：0.0%~100.0% |
|||
|
點動控制 |
點動頻率范圍：0.00Hz~最大頻率；點動加減速時間0.0s~6500.0s |
|||
|
多段速運行 |
通過控制端子實現最多16段速運行 |
|||
|
內置PID |
可方便實現過程控制閉環控制系統 |
|||
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|||
|
轉矩限定與控制
|
“挖土機”特性，對運行器件轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 |
|||
|
個性化功能 |
上電外圍設備安全自檢 |
可實現上電對外圍設備進行安全檢測如接地、短路等 |
||
|
共直流母線功能 |
可實現多臺變頻器共用直流母線的功能 |
|||
|
逐波限流功能 |
內置逐波限流算法，減少變頻器報過流概率，提高整機抗干擾能力 |
|||
|
定時控制 |
定時控制功能：設定時間最大6500分鐘 |
|||
|
運行 |
輸入信號 |
運行方法 |
鍵盤/端子/通訊 |
|
|
頻率設定 |
10種頻率設定方式，包括DC 0~10V、-10~+10V范圍可調整；DC 0~20mA 范圍可調整，面板編碼器等 |
|||
|
啟動信號 |
正轉，反轉 |
|||
|
多段速度 |
最多可以設定16段速度（使用多功能端子或者程序運行） |
|||
|
緊急停止 |
中斷控制器的輸出 |
|||
|
擺頻運行 |
過程控制運行 |
|||
|
故障復位 |
當保護功能處于有效狀態時，可以自動或手動復位故障狀態 |
|||
|
PID反饋信號 |
包括DC 0~10V，DC 0~20mA |
|||
|
輸出信號 |
運行狀態 |
電機狀態顯示，停止，加減速，勻速，程序運行狀態 |
||
|
故障輸出 |
觸點容量：常閉觸點3A/AC 250V；常開觸點 5A/AC 250V;1A/DC 30V |
|||
|
模擬輸出 |
兩路模擬輸出，可以選擇頻率、電流、電壓等16種信號，輸出信號范圍在0~10V/0~20mA內可任意設定。 |
|||
|
輸出信號 |
多達4路輸出信號，每路有40種信號可供選擇 |
|||
|
運行功能 |
限制頻率，回避頻率，轉差補償，反轉保護，自整定，PID控制 |
|||
|
直流電流制動 |
內置PID調節制動電流，在不過流的前提下，保證足夠的制動轉矩 |
|||
|
運行命令通道 |
三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換 |
|||
|
頻率源 |
共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、多段速給定、串行口給定，可通過多種方式切換。 |
|||
|
輸入端子 |
8個數字輸入端子，可兼容有源PNP或NPN輸入方式，其中一個可做高速脈沖輸入（0~100kHz方波）；三個模擬量輸入端子，其中AI1和AI2可選擇0~10V或0~20mA輸入，A3電壓為-10V~+10V輸入 |
|||
|
輸出端子 |
兩個數字式輸出端子，其中一個可做高速脈沖輸出（0~100kHz方波）；一個繼電器輸出端子；兩個模擬輸出端子，分別可選0~20mA或0~10V，可實現設定頻率、輸出頻率、轉速等物理量的輸出。 |
|||
|
保護功能 |
變頻器保護 |
過壓保護，欠壓保護，過流保護，過載保護，過熱保護，過流失速保護，過壓失速保護，缺相保護（可選功能），外部故障，通訊錯誤，PID反饋信號異常，PG故障 |
||
|
IGBT溫度顯示 |
顯示當前IGBT溫度 |
|||
|
變頻器風扇控制 |
可設定 |
|||
|
瞬間掉電再起動 |
小于15毫秒：連續運行 大于15毫秒：自動檢測電機轉速，瞬間掉電再啟動 |
|||
|
轉速起動追蹤方式 |
變頻器啟動時自動追蹤電機轉速 |
|||
|
參數保護功能 |
通過設定管理員密碼和解碼，保護變頻器參數 |
|||
|
顯示 |
LED/OLED顯示鍵盤 |
運行信息 |
監視對象包括：運行頻率，設定頻率，母線電壓，輸出電壓，輸出電流，輸出功率，輸出轉矩，輸入端子狀態，輸出端子狀態，模擬量AI1值，模擬量AI2值，電機實際運行速度， |
|
|
錯誤信息 |
最多保存有3個錯誤信息，可以查詢故障發生時刻的故障類型、電壓、電流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示參數 |
|||
|
OLED顯示 |
可選件，中/英文提示操作內容 |
|||
|
參數拷貝 |
可上傳和下傳變頻器的功能代碼信息，實現快速參數復制 |
|||
|
按鍵鎖定和功能選擇 |
實現按鍵部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 |
|||
|
通訊 |
RS485 |
內置485 |
||
|
環境 |
環境溫度 |
-10℃~40℃（環境溫度在40℃~50℃，請降額使用） |
||
|
儲存溫度 |
-20℃~65℃ |
|||
|
環境濕度 |
小于90%R.H，無水珠凝結 |
|||
|
振動 |
5.9m/s2(=0.6g) |
|||
|
應用地點 |
室內，不受陽光直曬，腐蝕性氣體、無塵埃、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|||
|
海拔高度 |
低于1000m |
|||
|
污染等級 |
2 |
|||
|
防護等級 |
IP20 |
|||
|
產品標準 |
產品執行安規標準 |
IEC61800-5-1:2007 |
||
|
產品執行EMC標準 |
IEC61800-3：2005 |
|||
|
冷卻方法 |
強制風冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后，請降額使用，按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
（2）防止電磁干擾、遠離干擾源。
（3）防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）避免震動。最大振幅不超過5.9m/s(0.6g)。
（6）避免高溫多濕且無雨水滴淋，相對濕度小于90%RH，不允許結露。在存在腐蝕性氣體的空間中，最大相對濕度不能超過60%。
（7）海拔高度。
（8）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。
◆ 內置高精度光伏陣列最大功率點跟蹤MPPT算法
◆ 干運行狀態監測、處理
◆ 蓄水池水位控制
◆ 兼容直流/交流兩種輸入
◆ LED顯示實時系統狀態與參數
◆ 基于RS485的實時遠程監控系統
◆ 快速安裝設計，無需額外維護
◆ 內置全方位保護及診斷機制
◆ 具有交直流自動切換功能
◆ 通過PI550-S和PI550A1-S太陽能逆變器的自動開關，可以實現直流與交流的自動切換
◆ 內置RS485通訊功能
◆ 外接GPRS設備可選，用于遠程監控和參數設置
